智能水控機安裝秘籍大揭秘
文章出處：http://www.fenghuang866.com 作者：興邦電子
[文章內容簡介]：安裝智能水控機前，需要確定安裝位置，并準備好相應的安裝工具和材料。同時，要了解水控機的組成部分，一般由傳感器、控制器和執行器三部分組成。
一、準備工作
安裝智能水控機前，需要確定安裝位置，并準備好相應的安裝工具和材料。同時，要了解水控機的組成部分，一般由傳感器、控制器和執行器三部分組成。
在進行智能水控機的安裝前，準備工作至關重要。首先要確定一個合適的安裝位置，這個位置應避免陽光直射和冰凍，便于日后的拆卸和組裝。例如，若安裝在熱水房中，可考慮采用分體式水控機，因其閥門流量計和回路分離，接線更加合理，還能起到防損壞的作用。
安裝工具方面，可能需要螺絲刀、扳手等基本工具。材料則要根據具體的安裝需求準備，如連接管道的配件等。了解水控機的組成部分有助于更好地進行安裝和后續的維護。傳感器主要負責檢測水流量等參數；控制器根據傳感器的數據進行分析和計算，生成控制指令；執行器則根據控制器的指令執行相應操作。
二、安裝位置選擇
1. 高度與空間
智能水控機應安裝在離地面不小于 1.2 米的高度，這樣可以確保在安裝和后期維護時有足夠的操作空間，避免因安裝位置過低而帶來的不便。同時，四周留有合理空間也能為安裝人員提供便利，減少安裝困難，并且在日后的維護和檢修過程中，能夠更加輕松地進行操作。
2. 避免不良環境
安裝位置應選擇在避免陽光照射和冰凍的地方。陽光直射可能會導致水控機過熱，影響其性能和壽命；而冰凍則可能會損壞水控機的內部部件。因此，選擇一個合適的安裝位置可以延長水控機的使用壽命。
對于熱水房來說，可采用分體式水控機。分體式水控機的閥門流量計和回路分離，接線更加合理，能夠有效防止損壞。這種設計不僅便于安裝和拆卸，還能提高水控機的穩定性和可靠性。在安裝過程中，要確保接線正確，避免因接線問題導致水控機無法正常工作。
此外，在安裝水控機時，還應注意預留的安裝尺寸需與水控機尺寸一致。若預留的尺寸不足，會使水控機的外殼容易受到壓力破壞或損壞。因此，在安裝前要仔細測量安裝位置的尺寸，確保水控機能夠安裝在合適的位置。
由于大多數水控機使用電源 12V 操作電源，使用合理的電源可以確保其正常運行，禁止接入 AC220V。在多臺一卡通水控機同時使用時，可以通過 RS485 通信轉換器與電腦連接通信，此時接線頭需注意水控機的灰色線接轉換器的 A，藍色線接轉換器的 B。A 線與 B 線若接錯將會導致整個系統無法正常通信。
三、設備接線方式
1. 線材顏色與功能
水控機的線材顏色具有特定的功能。紅色為 12V 電源（控制器電源輸入正極）；黑色為 GND（控制器電源輸入負極）；藍色為直流控制信號輸出負極；白色為直流控制信號輸出正極 DC12±1V；綠色為 TXD (433 配置線)；黃色為 RXD (433 配置線)；紫色為 DC5V 電源輸出負極；灰色為直流數字電路輸入信號線，輸入低電平 0+1V，輸入高電平 4.5±0.5V；棕色為 DC5V 電源輸出正極 DC5±0.5V。
2. 正確接線要點
當多臺水控機同時使用時，需要通過 RS485 通信轉換器與電腦連接。在接線時，要特別注意灰色線接轉換器的 A，藍色線接 B，一定不能接錯，否則會導致系統無法正常通信。RS485 布線規范需注意一些事項，比如要求每臺控制器和轉換器手牽手串下去，中途不能有分叉，也不能有星型結構的走線；通訊線路必須走雙絞線，不能用普通電源線或平行線代替，因為平行線距離越長產生的干擾越大，抗干擾能力越差；要考慮通訊線路長度是否合適，標準是 1200 米，但實際會因線路質量、安裝環境、控制器通訊芯片性能、轉換器性能等差異達不到這個距離，若距離較長可考慮向轉換器生產廠家購買延長傳輸距離的設備；并非所有 485 轉換器都能帶 128 臺設備，要根據 485 轉換器內芯片型號和 485 設備芯片型號來確定其負載能力。
四、安裝的計量要求
為保證水控機測量精度，需遵循特定的安裝要求。一般情況下，水控機前應保留 10D（彎曲半徑為管道直徑的 10 倍）以上直流管段，后保留 5D 以上直管段，同時要注意避免彎頭、三通等的干擾。若水控機的前管有縮徑時，水控機直觀應該在 15D 以上；水控機的管道彎度為 90 度時，水控機的前直管段應在 20D 以上。
為了計量的準確，在安裝水控機前，應該先將管道內石子、泥沙、麻絲等雜物沖洗干凈，以免堵塞造成故障。水控機的進水口、出水口連接水控接頭時必須使用帶有橡膠密封圈，且活接頭與水控連接處應該使用生料帶，以防止漏水現象。
安裝過程中，應嚴格按照這些計量要求進行操作，確保水控機能夠準確測量用水量，為水資源的管理和控制提供可靠的數據支持。同時，安裝人員要根據實際情況靈活運用，確保安裝質量和效果。
五、注意事項
1. 安裝方向
水控機本身有明確的水流方向指示，安裝時務必確保殼底方向箭頭與水流方向一致。這一點至關重要，若安裝方向錯誤，可能會出現不刷卡出水或電磁閥打不開水的情況。
2. 電源安全
嚴禁直接輸入 220V 市電到水控機上。必須使用電源適配器將市電轉換為 12V 直流電源后，再連接到水控機。正負兩條線要準確接到水控機電源線上，若線不夠長可自行駁接加長，但要注意連接的穩固性。水控機有電路保護，接反一般不會燒，但為了確保設備正常運行，在接線時還是要仔細確認正負極。
3. 螺母安裝力度
在安裝水控機進水口和出水口螺母時，要掌握好力度。進水口螺母扭緊時，應一手扶住水控機，一手拿扳手夾住螺母輕輕用力，不可過于用力。出水口安裝時，必須一手用薄臂扳手夾住六角螺絲，另一只手用扳手夾住螺母輕輕用力。禁止使用蠻力，否則可能會損壞水控機。
4. 電源安裝位置
為確保安全，應在不易被水濺到的安全地方加裝通用電工插座，將電源適配器插上并固牢，防止墜落。注意插座必須為 220V 市電專用，禁止不安全搭線。同時，要根據實際使用場景選擇合適的電源，如集中浴室可安裝大電源，單間宿舍、浴室可安裝小電源。
六、靈活運用與原則

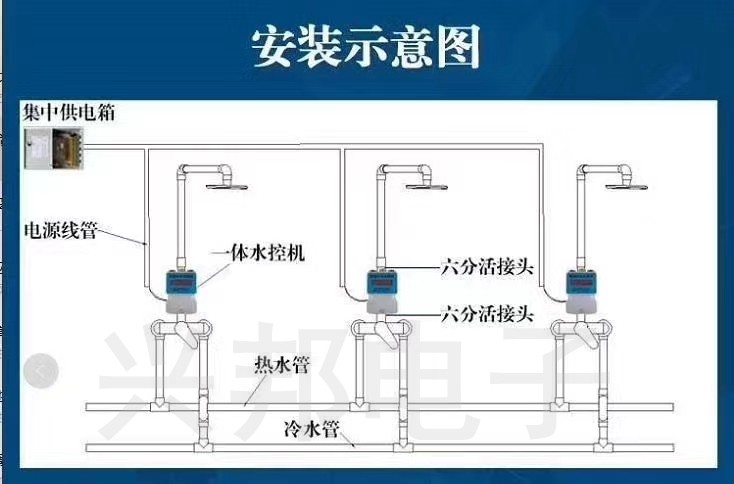

由于現場情況各異，安裝人員在進行智能水控機安裝時要靈活運用，PVC 線管、水控器及電磁閥等安裝需根據實際情況而定，需遵循牢固可靠、美觀大方的原則。
例如，在安裝 PVC 線管時，要根據水控機的位置和布線需求進行合理規劃。確保線管的走向整齊，避免交叉和混亂。同時，要注意固定線管，防止其松動或脫落。
對于水控器的安裝，要根據不同的型號和使用環境進行調整。如果是在潮濕的環境中，要注意做好防水措施，確保水控器的正常運行。在安裝過程中，要嚴格按照說明書進行操作，確保各個部件連接牢固。
電磁閥的安裝也需要根據實際情況進行調整。要注意電磁閥的水流方向，確保其安裝正確。同時，要檢查電磁閥的密封性，防止漏水。在安裝過程中，要注意電磁閥與管道的連接牢固，避免出現松動或脫落的情況。
總之，在安裝智能水控機時，要根據實際情況靈活運用各種安裝方法，遵循牢固可靠、美觀大方的原則，確保水控機的正常運行和使用壽命。
